玻璃瓶垂直軸偏差儀——用于瓶類垂直度檢測的高精度解決方案

　　一、產品概述

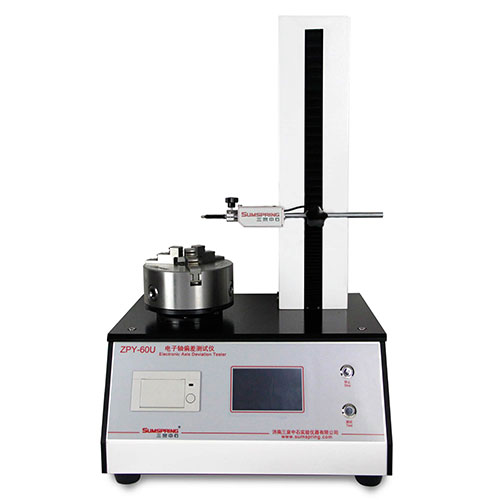

　　玻璃瓶垂直度是影響容器穩定性、密封性能和外觀質量的重要參數，廣泛應用于食品、醫藥、化妝品、日化等包裝領域。為滿足瓶類包裝質量控制的精確檢測需求，濟南三泉中石自主研發的ZPY-60U玻璃瓶垂直軸偏差儀，采用高精度測量機構和智能化操作系統，實現對瓶體垂直軸偏差的快速、準確檢測。

　　該設備支持多種規格玻璃瓶和塑料瓶的測試，可廣泛應用于瓶類生產企業、包裝使用單位及科研機構的質量管理和研發實驗中。

　　二、主要功能與技術特點

　　● 高精度測量機構

　　ZPY-60U配備高精度千分表，分度值可達0.001mm，能夠精準反映瓶口軸線偏移情況，保證測量數據的重復性與準確性。

　　● 自動升降測量頭

　　測量頭支持自動升降，可根據瓶體高度調節測量位置，提高試驗效率，便于不同尺寸樣品的快速切換。

　　● 智能操作系統

　　采用觸摸屏人機界面，功能模塊清晰，支持ISP在線升級和功能擴展，適配多樣化檢測需求。

　　● 數據存儲與導出

　　內置數據存儲功能，可保存不少于500組檢測數據，支持單次試驗中多點測量;試驗結果可導出至電腦，生成Excel報表，便于質量追溯。

　　● 實驗提醒與統計功能

　　測量完成后系統自動提醒，同時統計最大值、最小值和垂直偏差值，減少人為誤差，提升操作便捷性。

　　三、測試原理

　　玻璃瓶垂直軸偏差的檢測基于旋轉法測量原理：

1. 　　將瓶底固定在高同心度的三爪自定心卡盤上，確保瓶體穩定;

2. 　　將測量頭調整至瓶口部位，使千分表探針與瓶口邊緣接觸;

3. 　　緩慢旋轉瓶體360°，記錄千分表在旋轉過程中的最大值和最小值;

4. 　　計算垂直軸偏差值 = (最大值 - 最小值) ÷ 2。

　　該方法簡單直觀，便于現場快速操作，適合批量檢測。

　　四、適用范圍

　　ZPY-60U玻璃瓶垂直軸偏差儀適用于多種容器類型的垂直度偏差檢測，支持如下典型應用：

• 　　醫藥行業：西林瓶、輸液瓶、口服液瓶等玻璃瓶容器的垂直度檢測;

• 　　食品行業：啤酒瓶、飲料瓶、調味瓶等食品容器的垂直軸偏差測試;

• 　　化妝品行業：香水瓶、乳液瓶等高端化妝品包裝瓶的幾何形變檢測;

• 　　日化塑料容器：碳酸飲料瓶、無汽礦泉水瓶等塑料瓶的垂直度控制。

　　五、技術參數

• 　　樣品直徑范圍：3 mm ～ 160 mm

• 　　可測樣品高度：5 mm ～ 400 mm

• 　　儀器測量量程：0 ～ 12.5 mm

• 　　分度值：0.001 mm

• 　　測量行程：70 mm

• 　　測頭升降方式：電動

• 　　夾持器旋轉速度：0 ～ 30 次/分鐘(可調)

• 　　外形尺寸：436 mm × 320 mm × 690 mm(長×寬×高)

• 　　設備重量：40 kg

• 　　數據處理：自動顯示最大值/最小值/偏差值，支持導出

　　六、產品優勢

• 　　支持多規格容器測量，適應性強

• 　　自動升降測頭，提高工作效率

• 　　試驗數據支持存儲、分析與打印，便于質量管理

• 　　系統可升級，滿足未來擴展需求

• 　　穩定性高，適合長期運行與高頻使用

　　七、典型用戶群體

• 　　醫藥包裝瓶制造企業

• 　　食品飲料瓶生產廠家

• 　　化妝品及日化包裝企業

• 　　包裝材料研發檢測中心

• 　　產品質量監督與第三方檢測機構

　　八、總結

　　ZPY-60U玻璃瓶垂直軸偏差儀作為一款結構合理、操作便捷、功能完善的檢測設備，充分滿足包裝行業對瓶體垂直度控制的高標準需求。通過其高精度、高效率的數據支持，用戶可以有效控制瓶類產品的幾何質量，提高生產過程中的一致性與成品率。濟南三泉中石將繼續致力于為行業提供穩定可靠的檢測技術方案，助力用戶實現產品質量持續優化。
